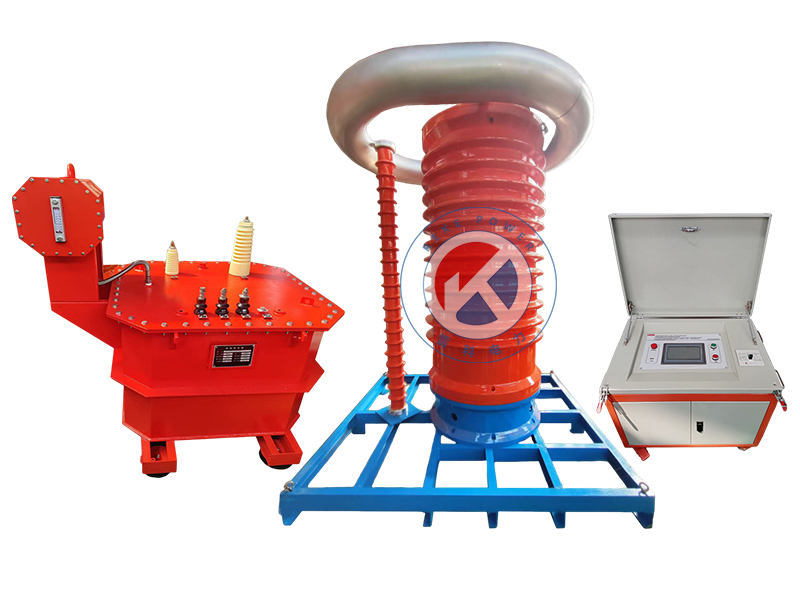

裝置主要適用范圍

滿足220kV以下GIS,開關，互感器交流耐壓試驗，試驗頻率30~300Hz,試驗電壓U≤460kV。

系統技術參數

　　額定輸出電壓： 0～500kV

　　諧振電壓波型： 正弦波，波形畸變率<1.0%

　　最大被試品電流：3A(500kV);

　　最大試驗容量：1500kVA

　　輸出頻率：30～300Hz

　　工作時間：滿功率輸出下，連續工作時間15min

　　品質因素：30～90

　　輸入工作電源：三相380V±5%，50Hz

　　環境溫度：-15℃～+40℃

　　相對濕度：<90RH%，無凝露狀況

　　海拔高度：<5000m

　　噪聲：≤50dB

系統的性能特點

　　充分利用我公司在電子測量技術和電磁兼容方面的優勢，自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。

　　具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。

　　具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。

　　主要部件的技術規范及性能

變頻電源控制箱BPXZ-75kW/0.4kV：1臺

　　技術參數

　　輸入工作電源：三相380V±5%，50Hz。

　　輸出電壓和電流：0～400V，最大電流180A。

　　輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度<0.05%。

　　額定輸出容量：75kW

　　外形尺寸和重量：850×500×600mm;160kg

　　性能特點

　　1)變頻電源的放置為縱向和橫向，特別適合現場操作及觀察;

　　2)內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性;

　　3)參數顯示：觸摸大屏幕液晶界面顯示系統

　　可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等, 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性;

　　4)參數設置：大屏幕觸摸液晶彩屏完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗模式、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇;

　　5)試驗模式：觸摸屏操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等;

　　6)保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能;

　　7) 數據存儲功能：試驗結果保存、打印、上傳、回查等

　?、?試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦?，該存儲器為非易失存儲器，可保存200次試驗記錄;

　?、?數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印;

　　8)自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%;

　　9)調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程;頻率分辨率根據需要，可預設為0.1Hz、0.05Hz、0.02Hz、或0.01Hz，在調諧效率與調諧精準度之間取得優化平衡;

　　10)頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移;

激勵變壓器JLB-75kVA/5kV/10kV/25kV/0.4kV：1臺

　　配置特點：將高電壓、小電流、短時間與低電壓、大電流、長時間的試品試驗分開處理，配置不同抽頭勵磁變，以保證勵磁變壓器的最大利用率及重量最輕。

　　技術參數

　　額定容量： 75kVA

　　輸入電壓： 0～400V

　　輸出電壓：5kV，10kV，25kV

　　工作頻率范圍：30～300Hz

　　工作時間：15min

　　外形尺寸和重量：900×750×800mm;400kg

　　適用范圍：電氣主設備試驗及電纜試驗

　　性能特點

　　激勵變為油浸式結構。

　　高、低壓繞組及鐵芯間均設靜電屏蔽層，既是勵磁變壓器，又是隔離變壓器。

　　內置過壓保護，防止擊穿反擊。

傘裙一體式電抗器DK-1500kVA/500kV：1臺（與分壓器一體化）

　　技術參數

　　額定最高工作電壓：500kV(有效值)

　　額定最大工作電流：6A(有效值)

　　額定容量：1500kVA

　　額定電感量：589H

　　工作頻率：30～300Hz

　　工作時間：60min

　　外形尺寸和重量：φ800×1950mm;1500kg/臺

　　性能特點

　　高壓諧振電抗器采用油浸式結構，外有憎水層，防潮性能好，絕緣耐熱等級F級。

　　電抗器為便攜式，體積小，重量輕。

　　電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強安全穩定性。

電容分壓器FC-500kV/1000pF：1臺（與電抗器一體化）

　　技術參數

　　工作方式：純電容式

　　額定電壓：500kV有效值

　　額定電容量：1000pF

　　工作頻率：30～300Hz

　　測量誤差：<1.0%

　　外形尺寸和重量： φ160×1950mm;20kg

　　性能特點

　　額定電壓下可連續運行1小時。

　　在30～300Hz范圍內，其精度和穩定度保持要求不變。

　　在20℃、0.4～0.5UN下介損值：≤0.15

　　分壓比誤差：有效值時≤1.0%，

　　高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。

　　電壓測量通過專用測試引線引至變頻電源進行測量。

　
