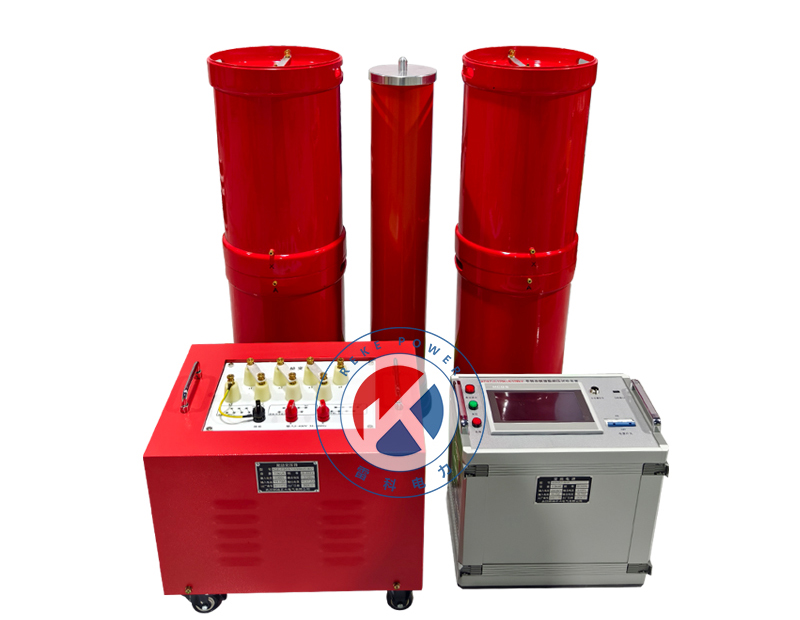

在電氣設備絕緣性能測試中，串聯諧振試驗裝置通過調節頻率使電路產生諧振電壓，但實際操作中常出現無法定位諧振點的問題。武漢雷科電力將從技術原理出發，結合常見故障場景，提供系統化的排查思路與解決方案。

一、諧振點缺失的核心成因分析
參數匹配失衡
電抗器與試品電容不匹配：當試品電容過小或電抗器電感量過大時，諧振頻率可能超出設備30Hz-300Hz的預設范圍。例如長電纜的諧振頻率常低于20Hz，需手動調整起始頻率。
Q值過低：試品損耗過高（如受潮電纜）會導致系統品質因數下降，難以形成顯著諧振峰。

硬件故障與連接異常
回路開路/短路：分壓器信號線斷裂、電抗器繞組斷路或補償電容器失效均會導致諧振條件破壞。
接地不良：試驗回路接地不可靠會引入干擾，使調諧曲線呈直線狀無諧振峰。

操作設置不當
頻率范圍誤設：實際諧振頻率245Hz時若設置上限為200Hz，則無法搜索到目標點。
初始電壓不足：電纜類低Q值試品需提高起始電壓至40V-50V以激發諧振。

二、分步排查與解決策略
步驟1：基礎檢查
接線驗證：使用萬用表蜂鳴檔逐段檢查勵磁變壓器、電抗器及分壓器的通斷性，確認無虛接或短路。
接地檢測：確保接地電阻≤4Ω，接地線無銹蝕或斷裂。

步驟2：參數調整
頻率范圍擴展：對于長電纜試品，將起始頻率設為20Hz并放寬掃描范圍。
電容補償：并聯補償電容以增大回路總電容，降低諧振頻率。
電感量調節：通過電抗器串聯/并聯組合改變等效電感，匹配試品電容。

步驟3：硬件診斷
分壓器檢測：用萬用表電容檔測量高低壓臂電容量，偏差超過10%需更換。
變頻源測試：在50Hz輸出模式下手動升壓，驗證輸出電壓是否正常。

步驟4：特殊場景處理
高損耗試品：干燥處理電纜或變壓器繞組，降低介質損耗。
多設備協同：采用高壓防暈錫箔管縮短連線（≤5米），減少渦流損耗。

三、預防性維護與操作規范
定期校驗：每季度測量電抗器繞組直阻，確保各相偏差＜5%。
標準化流程：試驗前復核試品參數（如電纜長度、變壓器容量），預計算諧振頻率范圍。
安全防護：操作時需雙人監護，避免諧振過電壓損壞設備。

四、典型案例參考
案例1：某35kV電纜試驗中，初始頻率設為30Hz始終無諧振峰，調整為20Hz后成功定位25Hz諧振點。
案例2：補償電容并聯后，試品總電容從200pF增至800pF，諧振頻率從280Hz降至140Hz進入可測范圍。

通過系統性排查與參數優化，90%以上的諧振點缺失問題可現場解決。若仍無法定位，需聯系武漢雷科電力廠家檢查變頻源或勵磁變壓器內部故障。
